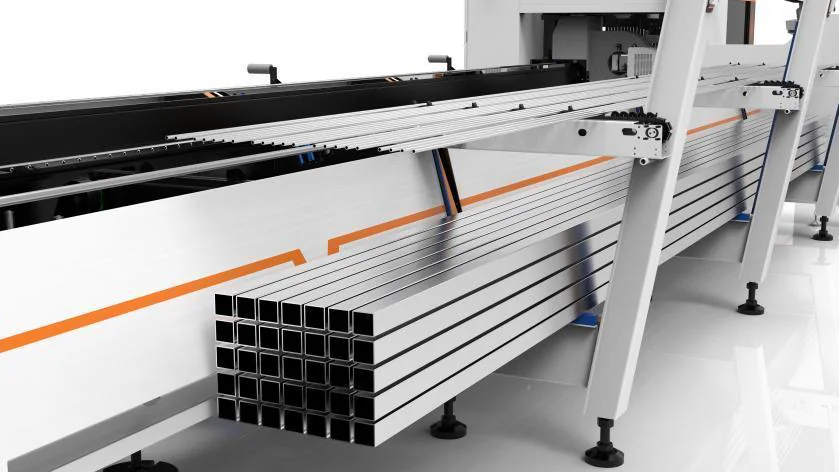

Автоматическая загрузка
Загрузчик принимает пакет труб и подаёт их в рабочую зону без постоянного участия оператора. Это снижает ручные операции и поддерживает стабильный темп выпуска партии.

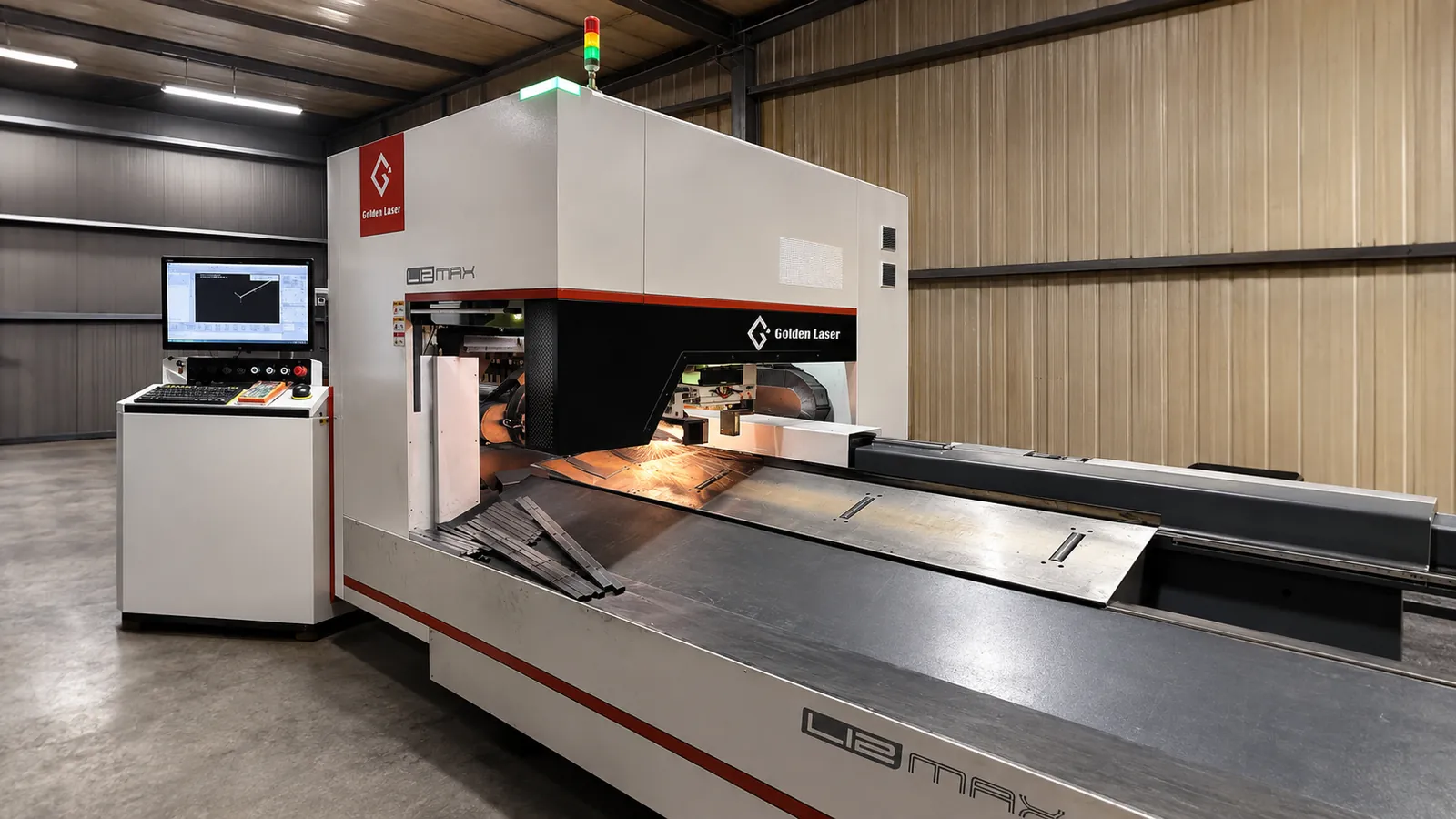

Флагманское оборудование Elementto
Лазерная резка труб на заказ в Москве
Лазерная резка круглой и профильной трубы по чертежам заказчика на Golden Laser L12MAX-3D. Выполняем отрезку в размер, отверстия, пазы и фигурные вырезы для серийных деталей. Автоматическая подача помогает поддерживать темп выпуска партии.
Работаем с заказами из Москвы и Московской области. Пришлите файл детали, сечение и толщину стенки трубы, материал и количество — рассчитаем стоимость и срок.
3 кВтисточник Raycus CE
2Gмаксимальное ускорение
200 об/минскорость вращения патрона
до 6,3 мдлина трубы для загрузки
Ключевое преимущество
Меньше технологического остатка при резке трубы

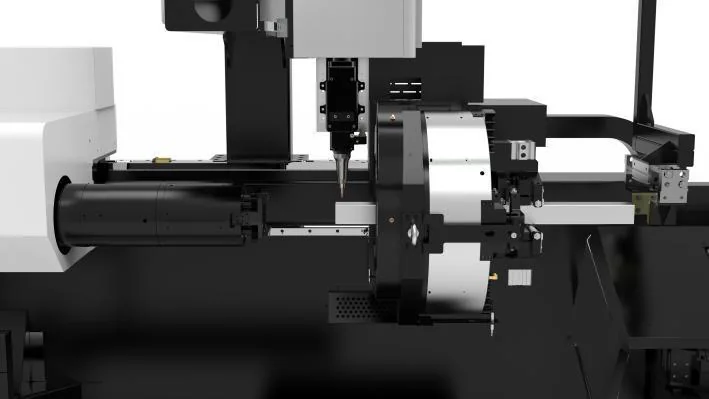

Второй подвижный патрон меняет обычную логику трубного лазера. На завершающем участке передний патрон фиксирует трубу, задний освобождается и отходит, а режущая голова получает доступ к концу заготовки.
Подвижный патрон сокращает недоступный для резки участок заготовки. Фактический остаток и расход трубы зависят от детали и раскроя — учитываем их при расчёте партии.
Реальная работа станка
Посмотрите процесс резки
Резка профиля, обработка у конца заготовки и подача трубы на нашем оборудовании. Нажмите на видео, чтобы посмотреть процесс.

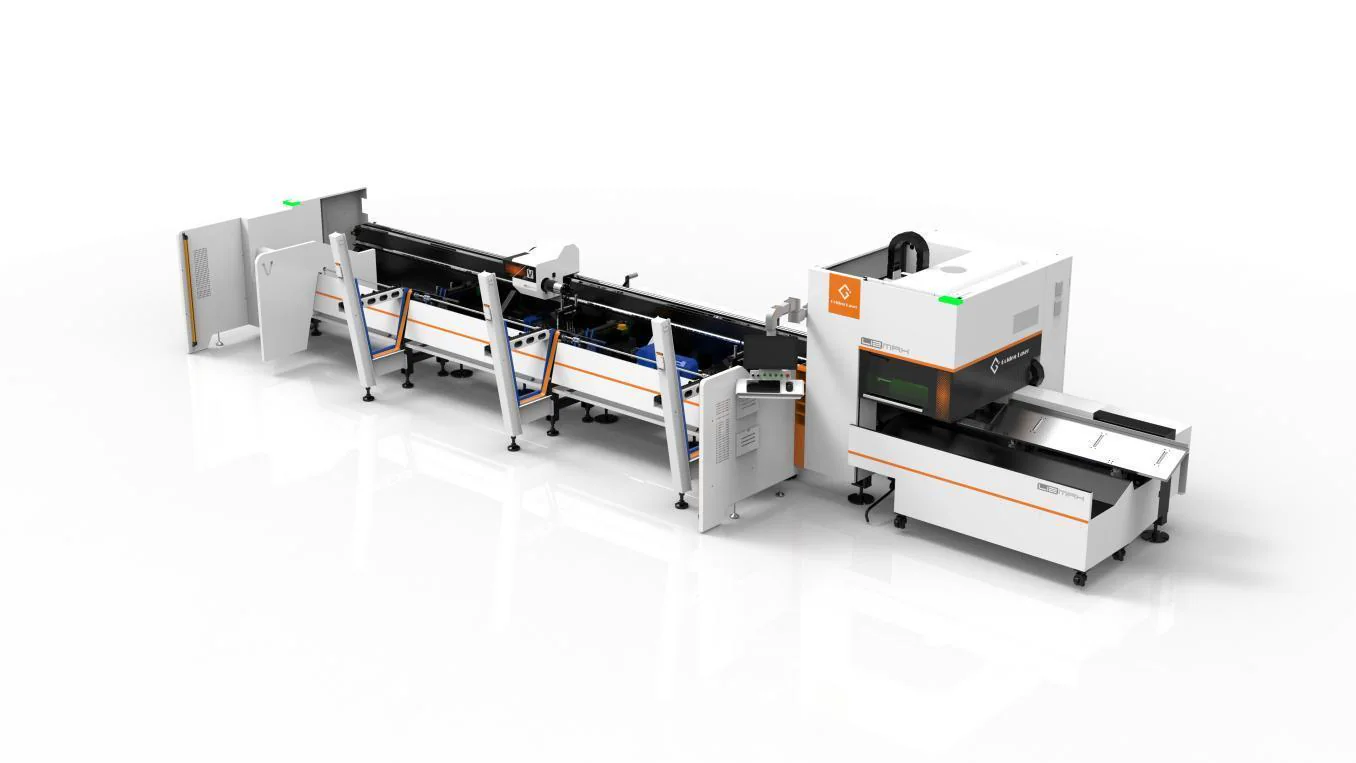

Точная комплектация
L12MAX-3D 3000W Raycus
- автоматическая пакетная и полуавтоматическая загрузка;

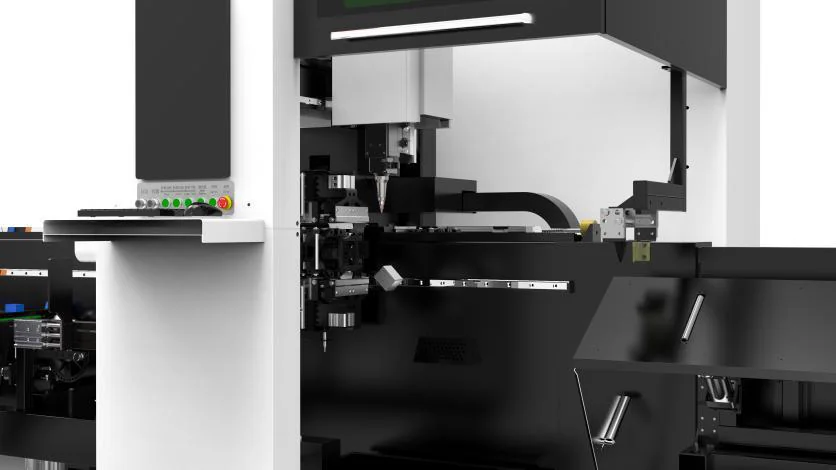

- динамическая поддержка вращающейся трубы;
- второй подвижный патрон;
- автоматический сброс коротких деталей и остатка;
- вытяжка и пылеулавливание в зоне реза;
- винтовой компрессор 16 бар.
Автоматизация серии
Труба остаётся стабильной на всём цикле
Параметры автоматической загрузки
- пакет труб массой до 1,5 т;
- длина трубы от 5700 до 6300 мм;
- круглая труба диаметром от 20 до 80 мм;
- квадратная труба от 20 × 20 до 80 × 80 мм.
Параметры полуавтоматической загрузки
- одновременная укладка нескольких труб;
- масса загрузки до 350 кг;
- длина трубы от 3500 до 6300 мм;
- круглая труба диаметром от 8 до 120 мм;
- квадратная труба от 8 × 8 до 120 × 120 мм.
Лазерная резка профильной и круглой трубы
- круглые трубы;
- квадратные и прямоугольные трубы;
- овальные трубы;
- профильные трубы и сложные сечения;
- тонкостенные серийные заготовки.
Возможность обработки конкретного сечения, материала и толщины стенки подтверждаем по чертежу. Диапазоны ниже относятся к загрузке заготовок и не заменяют проверку детали.
Отрезка, отверстия и вырезы по чертежам
- отрезку в размер;
- отверстия, пазы и фигурные вырезы;
- сопрягаемые торцы для последующей сборки;
- технологические и маркировочные элементы;
- повторяемую обработку деталей в серии.
Стоимость лазерной резки труб
Для расчёта нужны материал, сечение и толщина стенки, длина деталей, чертёж отверстий и вырезов, количество изделий. Стоимость зависит от сложности траектории, раскроя и объёма партии.
Ускорение и скорость вращения патрона характеризуют станок, но не определяют срок заказа сами по себе. Время выпуска зависит также от материала, геометрии и количества деталей. Конкретные сроки сообщим после расчёта.
Рассчитать резку трубВопросы о лазерной резке труб
Режете профильную и круглую трубу?
Да. На странице указаны параметры автоматической и полуавтоматической загрузки круглых и квадратных труб. Прямоугольные и другие сечения проверяем по размерам и чертежу.
Можно сделать отверстия и пазы за одну установку?
Выполняем отрезку в размер, отверстия, пазы и фигурные вырезы. Доступность конкретных элементов и последовательность обработки проверяем по модели детали.
Можно рассчитать заказ без точного количества?
Укажите предполагаемый объём или несколько вариантов партии. Для окончательной стоимости потребуется согласовать количество и параметры деталей.
Можно после резки сварить и покрасить изделие?
Да, по задаче дополняем резку сваркой и порошковой окраской. Изготовление деталей из листа и их гибку также можно включить в общий заказ. Все операции согласуем до запуска партии.
Что нужно для расчёта
01. Файл детали
Чертёж, DXF, STEP или 3D-модель.
02. Труба
Тип профиля, материал и размеры сечения.
03. Партия
Количество деталей и желаемый срок.
04. Следующие операции
Гибка, сварка и порошковая окраска при необходимости.
Расчёт серийной партии
Пришлите чертёж — проверим технологичность и предложим оптимальный раскрой
Рассчитаем стоимость, расход трубы и срок изготовления. После резки можем выполнить гибку, сварку, лазерную сварку и порошковую окраску до готового изделия.
